Материал Изотоп Пружинные виброизоляторы ISOTOP немецкой фирмы Reinicke GmbH (подразделение Getzner Werkstoffe GmbH) - оптимальное решение для изоляции источников низкочастотной вибрации. Широкая линейка типоразмеров  и стабильно высокое качество продукции позволяют обеспечить надежную виброизоляцию практически любого инженерного оборудования.

Стальные пружинные виброизоляторы ISOTOP® MSN

Виброизоляторы имеют резонансную частоту до 3,2 Гц, в зависимости от нагрузки.

Область применения

Виброизоляция компрессоров, малых вентиляторов, громкоговорителей, насосов, источников аварийного питания

Преимущества

  • Малая монтажная высота
  • Низкая резонансная частота
  • Монтажная высота, диаметр и соединительная резьба одинаковы для всех типоразмеров,
  • что гарантирует взаимозаменяемость
  • Открытая конструкция позволяет визуально контролировать состояние пружины
  • Надежный, компактный дизайн

Стальные пружинные виброизоляторы ISOTOP® SD

Имеют резонансную частоту 3 Гц

Область применения

Виброизоляции источников: вентиляторы, кондиционеры, компрессоры, источники аварийного питания, насосы. Изоляции чувствительного оборудования: измерительное оборудование, лабораторные столы и т.п.

Преимущества

  • Монтажная высота, диаметр и соединительная резьба одинаковы для всех типоразмеров, что гарантирует взаимозаменяемость
  • Открытая конструкция позволяет выполнить точечное крепление машины к фундаменту только с помощью пружины.
  • Пружинный элемент может работать в горизонтальном направлении без ограничения.
  • Открытая конструкция позволяет визуально контролировать состояние пружины
  • Опорные пластины и аксессуары для монтажа и регулировки высоты универсальны и подходят для всех типоразмеров виброизоляторов.

Пружинные виброизоляторы с эластомерным демпфером ISOTOP® DSD

Используются для изоляции любых машин ударного воздействия, и машин, которые могут начать раскачиваться при переходе через резонанс.

Область применения

  • Виброизоляция источников: дизель-генераторные установки, компрессоры, вращающиеся машины, двигатели, турбины, источники аварийного питания, центрифуги, насосы.
  • Виброизоляция чувствительного оборудования: лабораторные столы, весы, вибростолы, транспортировка деликатных товаров.

Преимущества

  • Монтажная высота, диаметр и соединительная резьба одинаковы для всех типоразмеров, что гарантирует взаимозаменяемость
  • Открытая конструкция позволяет выполнить точечное крепление машины к фундаменту только с помощью пружины.
  • Пружинный элемент может работать в горизонтальном направлении без ограничения
  • Открытая конструкция позволяет визуально контролировать состояние пружины
  • Опорные пластины и аксессуары для монтажа и регулировки высоты универсальны и подходят для всех типоразмеров виброизоляторов.
  • Демпфирующее ядро имеет постоянную упругость и защищено от разрушения
  • Высокая коррозионная стойкость при использовании катафорезного покрытия

Блоки виброизоляторов ISOTOP® BL

Имеют резонансную частоту до 3,2 Гц, в зависимости от нагрузки. Благодаря малой монтажной высоте идеально подходят для тех случаев, когда пространство для монтажа виброизоляторов ограничено.

Область применения

  • Виброизоляция источников: тяжелые вентиляторы, кондиционеры, компрессоры, источники аварийного питания, насосы, прессы  и т.п.
  • Виброизоляция чувствительного оборудования: весы, лабораторные столы, контрольные кабины и т.п.

Преимущества

  • Открытая конструкция позволяет выполнить точечное крепление машины к фундаменту только с помощью пружины.
  • Пружинный элемент может работать в горизонтальном направлении без ограничения
  • Открытая конструкция позволяет визуально контролировать состояние пружины
  • Форма стальных пластин может быть адаптирована под соединяемые поверхности
  • Элементы ISOTOP® BL/DSD имеют определенную статическую и динамическую жесткость и демпфирование. Высокая точность изготовления гарантирует отсутствие отклонений размеров и технических параметров.

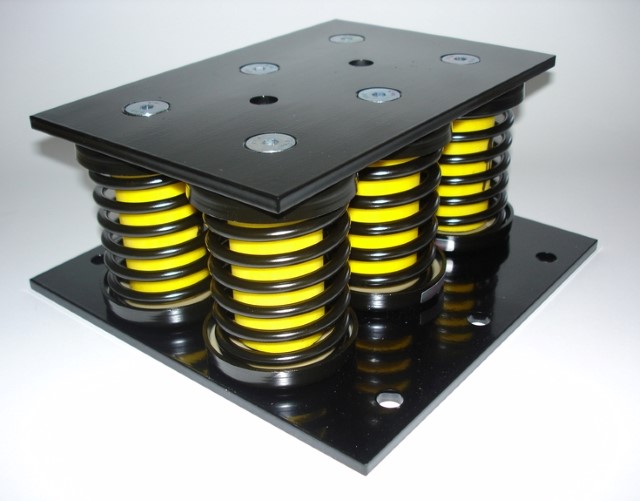

Блоки виброизоляторов ISOTOP® MSN BL

Состоят из двух стальных пластин и пружинных элементов MSN 1 - MSN 8. Предназначены для небольших нагрузок и ограниченного пространства

Блоки виброизоляторов ISOTOP® BL

Состоят из двух стальных пластин и пружинных элементов SD 1 - SD 8.

Блоки виброизоляторов ISOTOP® DSD BL

Состоят из двух стальных пластин и пружинных элементов DSD 4 - DSD 8. Для больших нагрузок

Виброизоляционные элементы, работающие на растяжение ISOTOP® MSN/Z - SD/Z

Имеют резонансную частоту 3 Гц.

Область применения: подвеска элементов потолка, изоляция подвешенных к потолку вентиляторов, кондиционеров, трубопроводов.

Преимущества

  • Размеры элементов и соединительные размеры элементов в пределах серий MSN/Z or SD/Z одинаковы, что гарантирует взаимозаменяемость.
  • Открытая конструкция позволяет выполнить точечное крепление машины к фундаменту только с помощью пружины.
  • Пружинный элемент может работать в горизонтальном направлении без ограничения
  • Пружина хорошо видна, что позволяет выполнить контроль состояния без разборки

ISOTOP®-MSN/Z под шпильку M8, ISOTOP®-SD/Z под шпильку M10

Составные виброизоляционные элементы ISOTOP® DZE

Могут быть индивидуально настроены на резонансную частоту около 7 Гц, в зависимости от нагрузки и возмущающей частоты.

Область применения

Компрессоры, насосы, градирни, быстро вращающиеся машины, крышные элементы систем вентиляции и кондиционирования, источники аварийного питания.

Преимущества

  • Различные комбинации пружинного и демпфирующего элементов в зависимости от нагрузки позволяет выполнить точную настройку резонансной частоты.
  • Предварительно собранные элементы обеспечивают быстрый монтаж
  • Устойчивы к разрушению - специально рекомендуются для узкого и высокого оборудования
  • Долговечность
  • Низкая резонансная частота
  • Малая монтажная высота

Опорные пластины ISOTOP® FP/K и  ISOTOP® FP

Предназначены для крепления виброизоляторов серий SD and DSD к основанию.  Изолированные опоры ISOTOP® FP/K имеют резонансную частоту в пределах 15-30 Гц и предназначены для изоляции от структурного шума.

Область применения

Крепление виброизоляторов серий SD и DSD к несущим конструкциям.

Преимущества

  • Монтажная высота, диаметр и соединительная резьба одинаковы для всех типоразмеров, что гарантирует взаимозаменяемость
  • Изолированные пластины  ISOTOP® FP/K предотвращают передачу структурного шума от машины на основание через крепежные элементы.
